Mit jelent az SDR a csőben? Egy teljes útmutató

Mit jelent az SDR?

Az SDR jelentése Szabványos méretarány , és ez az egyik első olyan specifikáció, amelyet a mérnök ellenőriz, amikor műanyag csövet választ ki egy projekthez. A szám megmutatja, hogy a cső külső átmérője hogyan viszonyul a falvastagsághoz, ami viszont meghatározza, hogy a cső mekkora nyomást képes biztonságosan elviselni. Például az SDR 11 jelzésű cső külső átmérője a minimális falvastagság tizenegyszerese.

A kifejezés folyamatosan megjelenik a víz-, gáz-, csatorna- és ipari csővezetékek specifikációiban, különösen a HDPE és PVC nyomócsövek esetében. A gyártók, amelyek a HDPE csőtermékek teljes választéka Általában az SDR-t a csőátmérő és a nyomásosztály mellett tüntetik fel, mivel a három érték együttesen határozza meg, hogy a cső mire való.

Hogyan történik az SDR kiszámítása

Az SDR mögötti képlet egyszerű:

SDR = külső átmérő ÷ minimális falvastagság

Vegyünk egy 4,5 hüvelykes külső átmérőjű és 0,409 hüvelykes minimális falvastagságú csövet. Ossza el egyiket a másikkal, és az eredmény 11, tehát a cső SDR 11-be kerül besorolásra. Változtassa meg a falvastagságot 0,265 hüvelykre ugyanazon az átmérőn, és az SDR 17-re emelkedik. A külső átmérőben semmi sem változott – csak a fal, és ez az egyetlen változó az, amit az SDR-szám rögzít.

Miért számít az SDR a csőteljesítmény szempontjából?

Az SDR nem csupán egy méretcímke, hanem közvetlenül jelzi, hogy egy cső mekkora belső nyomást képes elviselni. A kapcsolat egy egyértelmű irányba mutat: az alacsonyabb SDR szám vastagabb falat jelent a cső átmérőjéhez képest, a vastagabb fal pedig nagyobb nyomást bír el. A magasabb SDR-szám vékonyabb falat, kisebb nyomáskapacitást és jellemzően könnyebb, olcsóbb csövet jelent.

Ez az oka annak, hogy két különböző átmérőjű, de azonos SDR-vel rendelkező cső azonos nyomásértékkel rendelkezik, amennyiben ugyanabból az anyagból készülnek. A 2 hüvelykes SDR 11 HDPE cső és a 12 hüvelykes SDR 11 HDPE cső ugyanarra az üzemi nyomásra van méretezve, mivel a fal-átmérő arány állandó marad. Ez a következetesség az alkotó része nagy sűrűségű polietilén cső vízelosztáshoz könnyen meghatározható egy vegyes csőmérettel rendelkező rendszerben.

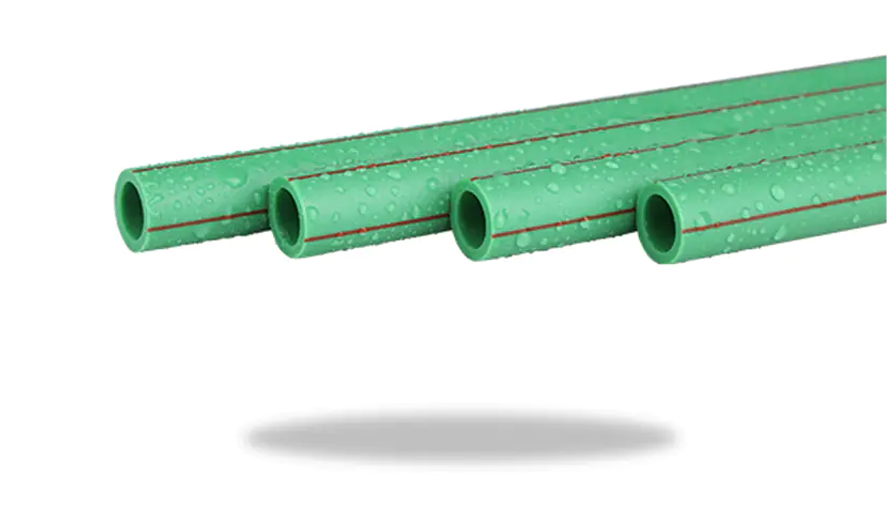

Az SDR által vezérelt falvastagság szintén befolyásolja a merevséget. Az alacsonyabb SDR-vel rendelkező cső jobban ellenáll a talajterhelés és a forgalmi terhelés alatti elhajlásnak, mint a vékonyfalú, magas SDR-értékű cső, ami a földbe fektetett telepítéseknél számít. Ugyanez a logika vonatkozik más műanyag csőrendszerekre – a a PPR cső mechanikai szilárdsága és nyomószilárdsága hasonló falvastagság összefüggést követ.

SDR vs. DR: Mi a különbség?

Az SDR és a DR kiszámítása ugyanúgy történik, és ugyanazt a fizikai kapcsolatot írják le, de ezek nem teljesen felcserélhető kifejezések. A DR (Dimension Ratio) a külső átmérő és a falvastagság bármely arányára vonatkozik. Az SDR kifejezetten azokra az arányokra vonatkozik, amelyek az ANSI által meghatározott szabványos számsorokra esnek: 9, 11, 13,5, 17, 21, 26 és 32,5. A sorozat minden egyes lépése nagyjából 20%-kal csökkenti a falvastagságot az előzőhöz képest.

Egyes csőszabványok olyan méretarányokat használnak, amelyek nem illeszkednek az adott sorozathoz. Az AWWA C900 PVC csöveket például DR 14, DR 18 és DR 25 kivitelben gyártják – az értékeket úgy választják meg, hogy bizonyos nyomásosztályokat érjenek el, nem pedig az ANSI előrehaladását. Ezeket a csöveket helyesen DR-csőnek nevezik, nem pedig SDR-csőnek, bár a mögöttes matematikai adatok azonosak. A mindennapi társalgásban a két kifejezés lazán elterjedt, de a különbségtétel a specifikációk írásakor vagy a cső és a különböző műanyagok összehasonlításakor számít. A HDPE cső összehasonlítható a PVC-vel és az acélcsővel erőben és rugalmasságban.

Általános SDR értékek és alkalmazásaik

Nem minden SDR-érték felel meg minden feladatnak. Alacsonyabb számok ott vannak, ahol a legnagyobb a nyomás; nagyobb számok mennek oda, ahol a terhelés kisebb vagy nem létezik.

Az SDR 11 különösen széles körben használható, mert egyensúlyba hozza a nyomáskapacitást az anyagköltséggel, és ez a szabványos besorolás sok földgázelosztó csővezetéknél, valamint sok másnál Gázelosztásra tervezett HDPE csőtermékek . Ezzel szemben az SDR 26 vagy 32,5 besorolású csövek gravitációs táplálású vízelvezetésben jelennek meg, ahol a belső nyomás minimális, és a költséghatékonyság a prioritás a repedési szilárdság helyett.

Hogyan válasszuk ki a megfelelő SDR-t

Az SDR kiválasztása azzal az üzemi nyomással kezdődik, amelyet a csőnek kezelnie kell, beleértve a rendszer bármely emelési magasságát. Innentől néhány egyéb tényező általában alacsonyabb vagy magasabb szám felé tolja a választást.

• Szivattyúciklusból, szelepzárásból vagy tűzcsap használatából eredő túlfeszültség, amely átmenetileg meghaladhatja az állandósult nyomást
• Beépítési mód – az irányított fúrás és a csőtörés olyan húzófeszültséget fejt ki, amely gyakran vastagabb falat igényel, mint amennyit a nyomásérték önmagában igényel
• Működési hőmérséklet, mivel a műanyag csövek nyomásértékei szabványos referencia-hőmérsékleten alapulnak, és a hőmérséklet emelkedésével csökken
• Külső terhelés a temetkezési mélységből, a talajviszonyokból és a forgalomból, ami befolyásolja, hogy mekkora gyűrűmerevséget igényel a cső

szerint a A Plastics Pipe Institute műszaki útmutatója a HDPE méretarányairól , az SDR-nek a nyomáshoz és a telepítési feltételekhez való hozzáigazítása – nem csak a nyomás – az, ami biztosítja a csőrendszer működését a teljes tervezési élettartama alatt. Az SDR azonnali beszerzése elkerüli a költséges eltéréseket a szerelvények és a fúziós berendezések között, mivel a kötések, a tengelykapcsolók és a hegesztőszerszámok egy adott SDR-tartomány köré épülnek. Ha átfogóbb képet szeretne látni arról, hogy ezek a besorolások hol illeszkednek a teljes csőválasztásba, lásd a a nagy sűrűségű polietilén csövek előnyei és alkalmazási területei .
