Miért van szükség egyértelmű címkékre a csőrendszereknél?
Sétáljon be a legtöbb gépészeti helyiségbe, és több csővezetéket talál egymás mellett, gyakran hasonló méretben és színben. Címke nélkül nem lehet megkülönböztetni az ivóvíz-vezetéket a sűrített levegős vezetéktől vagy a bevezetőcső lefolyóját, ha csak ránézünk. Ez a kétértelműség a rutin karbantartást találgatásokká változtatja.
A következmények nem mindig drámaiak, de összeadódnak. A technikus leálláskor a rossz vezetéket választja le, a vállalkozó új berendezést csatlakoztat a rossz közműhöz, vagy a segélyhívó vesztegeti az idejét, hogy kitalálja, mi folyik át a csövön, mielőtt hívást kezdeményezne. A címkézés egy pillantással kiküszöböli ezt a találgatást, pontosan ezért tekintik alap biztonsági intézkedésnek, nem pedig opcionális befejező simításnak.
Az ANSI/ASME A13.1 keretrendszer
Az Egyesült Államokban a csövek címkézését az ANSI/ASME A13.1 szabvány szabályozza, amely közös rendszert határoz meg a föld feletti csővezetékek tartalmának azonosítására, valamint a kibocsátáskor e tartalom által jelentett veszélyekre. A szabvány önmagában jogilag nem kötelező, de az OSHA a csövek azonosításának elismert sémájaként hivatkozik rá, így a legtöbb létesítmény alapértelmezettként kezeli.
A jelenlegi verzió a csövek tartalmát színkategóriákba rendezi – a gyúlékony anyagok, az éghető folyadékok, a mérgező vagy korrozív anyagok, valamint a biztonságos vagy alacsony kockázatú anyagok, mint a víz és a sűrített levegő, mindegyik saját színcsaládot kap. szerint Az ANSI saját összefoglalója a 2023-as felülvizsgálatról , a szabvány a jelmagyarázat megfogalmazására, a betűméretre, az elhelyezésre és az elhagyott csövek kezelésére is vonatkozik, bár nem fedi le a földbe fektetett csővezetékeket vagy az elektromos vezetékeket.
Mit kell tartalmaznia a megfelelő címkének
A hasznos csőcímke többre képes, mint csupán megnevezni, hogy mi van benne. Legalább egy feliratra van szükség, amely leírja a tartalmat – egyszerű megfogalmazás, mint például „Hideg víz” vagy „Sűrített levegő”, nem pedig olyan kód, amelyet a helyszínen csak egy személy ért. Ezután következnek az iránynyilak, amelyek azt mutatják, hogy a folyadék milyen irányban áramlik, így a technikus a falak vagy a mennyezet kinyitása nélkül vissza tudja vezetni a vonalat a forrásig.
Bármilyen veszélyes anyagot szállító csövek esetében további részletek számítanak: hőmérséklet, nyomás vagy adott esetben egy veszélyt jelző piktogram. A szöveg mérete a csőátmérővel skálázódik, így a címke normál járási távolságból is olvasható marad, az elhelyezés pedig kiszámítható mintát követ – a szelepek közelében, ahol a csövek áthaladnak a falakon, és rendszeres időközönként hosszú egyenes szakaszokon. Önmagában ezek egyike sem bonyolult, de egy darab kihagyásával általában a címkéző programok elmaradnak.
Címkézés csőanyag és szerviz szerint

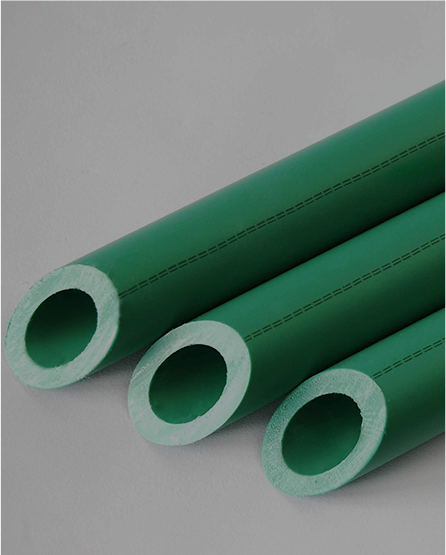

A címkézési elvek változatlanok maradnak az anyagokon, de a cső arra épül, hogy a címkén mi szerepel, és mennyire fontos a helyes megoldás. A vonal úgy épült Ivóvízrendszerekhez tervezett PPR cső jellemzően zöld vagy kék csíkkal és "Ivóvíz" felirattal látják el, ami egyértelműen megkülönbözteti a nem ivóvíz vagy technológiai vízvezetékektől, amelyek ugyanazon a mechanikai téren futhatnak át.
Ahol a higiénia különös gondot jelent – kórházak, élelmiszer-feldolgozás, többlakásos épületek –, egyes telepítők megjelölik PPR antibakteriális cső , és érdemes ezt feltüntetni a címkén vagy a kísérő dokumentációban, hogy a jövőbeni karbantartók ismerjék az anyagspecifikációkat, ne csak a tartalmat. A HDPE oldalon Vízelosztáshoz épített HDPE cső ugyanazt a vízszín-kódolást követi, míg HDPE cső gázszolgáltatásra minősítve a gyúlékony anyagok színkategóriájába tartozik, és jól látható és egyértelmű címkézést igényel, mivel a rosszul felcímkézett gázvezeték sokkal nagyobb téttel bír, mint a rosszul felcímkézett vízvezeték.
Szerelvények és szelepek címkézése, nem csak egyenes menetek
Könnyű a címkézési erőfeszítéseket hosszú, látható csőjáratokra összpontosítani, és elfelejteni a köztük lévő szerelvényeket és szelepeket, de gyakran ezek azok a pontok, ahol valaki ténylegesen kapcsolatba lép a rendszerrel. Az a szelep, amely a leállás során rossz vezetéket választ le, pontosan olyan balesetet okozhat, amelyet a címkézés hivatott megelőzni, így a szelepek helyén lévő címkék ugyanolyan fontosak, mint a cső mentén lévő címkék.
Ez akkor érvényes, ha a rendszer használja PPR szelepek és szerelvények vagy a szélesebb PPR szerelvények teljes választéka csővezeték vezetésére, csökkentésére vagy elágazására használják. Minden egyes csomópont egy olyan hely, ahol az áramlás iránya vagy a szolgáltatás változhat, így ez természetes hely a jelmagyarázat és a nyíl számára, ahelyett, hogy a sorban lejjebb lévő címkékre hagyatkozna az információ továbbítására.
A címkék időbeli pontossága
A címkézési rendszer csak akkor hasznos, ha aktuális marad. A csöveket átirányítják, a rendszereket újrahasznosítják, és a kezdeti telepítés során felhelyezett címkék kifakulhatnak, lehámozhatnak, vagy egyszerűen eltűnhetnek az évek óta tartó használat után. A címke állapotának és pontosságának ellenőrzése érdekében végzett időszakos átjárások feltárják ezeket a hiányosságokat, mielőtt karbantartási fejfájássá vagy biztonsági incidenssé válnának.
Az anyagválasztás is szerepet játszik ebben – a cső színe és jelölései megerősíthetik a címkére nyomtatott tartalmat, ennek is köszönhető. miért vannak a PPR csövek különböző színűek A formális címkézési szabványok mellett érdemes megérteni. Ha a cső saját színe már a szolgálatra utal, a sérült vagy hiányzó címke kisebb valószínűséggel okoz zavart, így a létesítmények egy második azonosítási réteget adnak maguknak a címkéknek.
